SZAPF有源濾波裝置
零售價
0.0
元
市場價
0.0
元
瀏覽量:
1000
產品編號
數量
-
+
庫存:
產品描述
參數
產品概述
電力有源濾波裝置,是我公司采用國內外最新技術開發研制的一種用于動態抑制電力諧波、動態補償無功功率并校正三相不平衡的新型電力電子設備;SZAPF并聯于電網通過外接CT實時檢測、采集負載電流信號,通過內部檢測電路分離出諧波電流和無功電流,通過IGBT功率換流器產生一個與該諧波電流和無功電流大小相同、相位相反的補償電流送入系統,從而使電網的電流只含基波分量;實現濾波、動態補償無功。SZAPF不受電網阻抗的影響,能對頻率和幅值都變化的諧波進行跟蹤補償;
SZAPF分三相三相制和三相四線制兩種類型:三相三線制適用于整流器、變頻器、電弧爐、中頻爐、焊機、大型UPS等工業型大容量的非線性系統,SZAPF能同時濾除3~50次諧波,響應時間小于10ms ;三相四線制SZAPF有源濾波裝置適用于醫院、寫字樓、大型商場及大型商業建筑等,其非線性負載包括電腦、UPS.復印機、LED節能燈及LED大型展示屏等,上述負載產生的諧波會污染電網,而且其產生的三次諧波會通過中性線,使中性線產生較大電流而發熱,威脅配電安全,甚至造成火災等不可挽回的損失!三相四線制SZAPF有源濾波裝置就能很好的解決這個問題。
工作原理
SZAPF有源濾波裝置送電工作時,首先通過限流電阻對直流電容器充電,這個過程會持續幾秒鐘,當電容器充電達到額定電壓后,接觸器閉合,此時裝置開始工作。直流電容器作為儲能元件,為通過IGBT換流器和內部電抗器向外輸出補償電流提供能量,同時電容通過電源板向控制和監測系統提供工作電源;
裝置通過外部CT實時采集電流信號送至信號板進行處理,然后送給控制器,由控制器分離出諧波電流和基波電流,控制器將負載諧波電流和裝置已發出的補償電流比較得到差值,作為實時補償信號輸送到驅動電路,驅動IGBT換流器,從而產生與負載諧波電流大小相同,相位相反的諧波電流送入到電網中,完成治理諧波的功能。

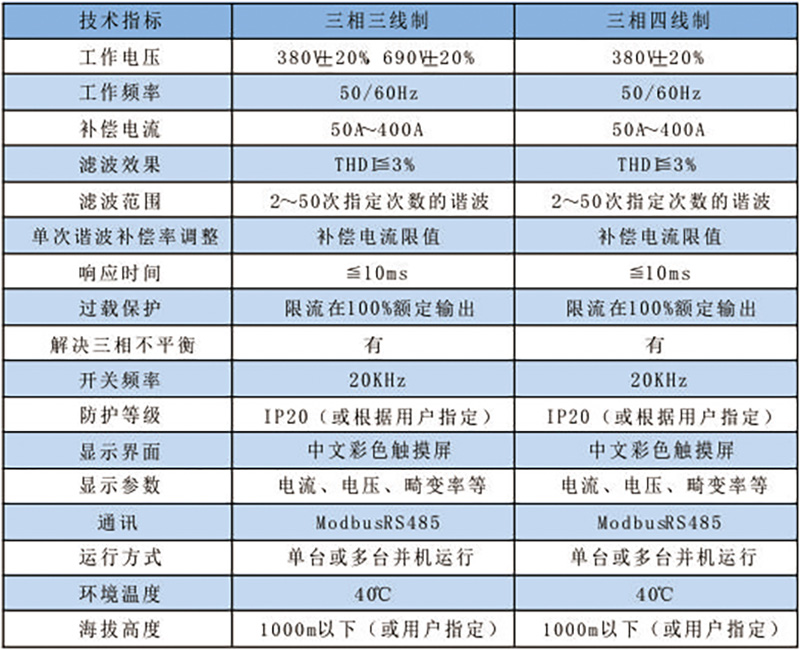

技術指標

掃二維碼用手機看
未找到相應參數組,請于后臺屬性模板中添加
